Odlévání mosazi

Brass casting

Pro 5 palcové vagóny jsem si usmyslel, že podložky pod háky musí vypadat jako odlitek. Nejlépe, jak toho dosáhnout, je opravdu je odlít. Koupil jsem tedy namíchanou směs slévárenského písku u Sand Teamu. Model se dá udělat z čehokoliv, tady je z mosazi. Stěny nesmí být úplně kolmé, ale tady jsou . A to kolem dokola je rámečem ze dřeva.

I decide that the washers under chains hooks have to look as castings. Easier way to achieve it - make as true castings. So I bought special casting sand from Sand Team company. The pattern I made from brass. The sides of pattern mustn't right angle because while the pattern is removed the sides is damaged. And this all around is wooden frame.

Písek kolem modelu se musí hodně upěchovat, aby zatekl do všech detailů.

The sand around the pattern is needed to good press that it good fill all details.

Rámeček se doplní a horní strana zarovná.

The frame is full files of sand and upper side is tabulated.

Model se musí vyjímat velmi opatrně, aby se neporušily hrany formy - jemně "vykvedlat".

The patter is very carefully removed that saved of the cast form details.

Licí pracoviště - forma, tavící pec, krabice mosazných zbytků. Ta pec je z roku 1963 a sehnat se nedá. Našel jsem spoustu pecí, do 50ti tisíc nahoru . Nejlevnější jsem našel u firmy SWAH za 16 tisíc. Tam mají i tavící kelímky.

The cast workshop - the casting form, the melting furnace and box of material. The melting furnance is made in 1963 year. I found many new melting furnances but cheapest is for 16 thousands Kč (cca 800 USD). So much.

Tavenina příjemně svítí.

The melting brass plesantly be alight.

Tato formovací směs nemusí schnout, lze ji ihned po vytvoření formy použít. Po nalití taveniny olejové složky směsi v těsném okolí tavenbiny shoří.

This special cast sand mixture don't need to dry. It's usable immediately after you make the form. After melt is aplicated the nearest sand mixture burn.

Po vychladnutí a vyklopení se vytavená část formovací směsi vyřízne nožem a vyhodí. Zbytek, asi 95% směsi je použitelné hned znova. Prostě paráda.

After the cast cooled and removed the smelt/burned part of form is removed and rest (cca 95%) of sand mixture is usable again. Wonderful.

Odlitky po vyloupnutí z formy vepadají poněkud odpudivě, že?.

The casts after removed from form looks not wery good, right?.

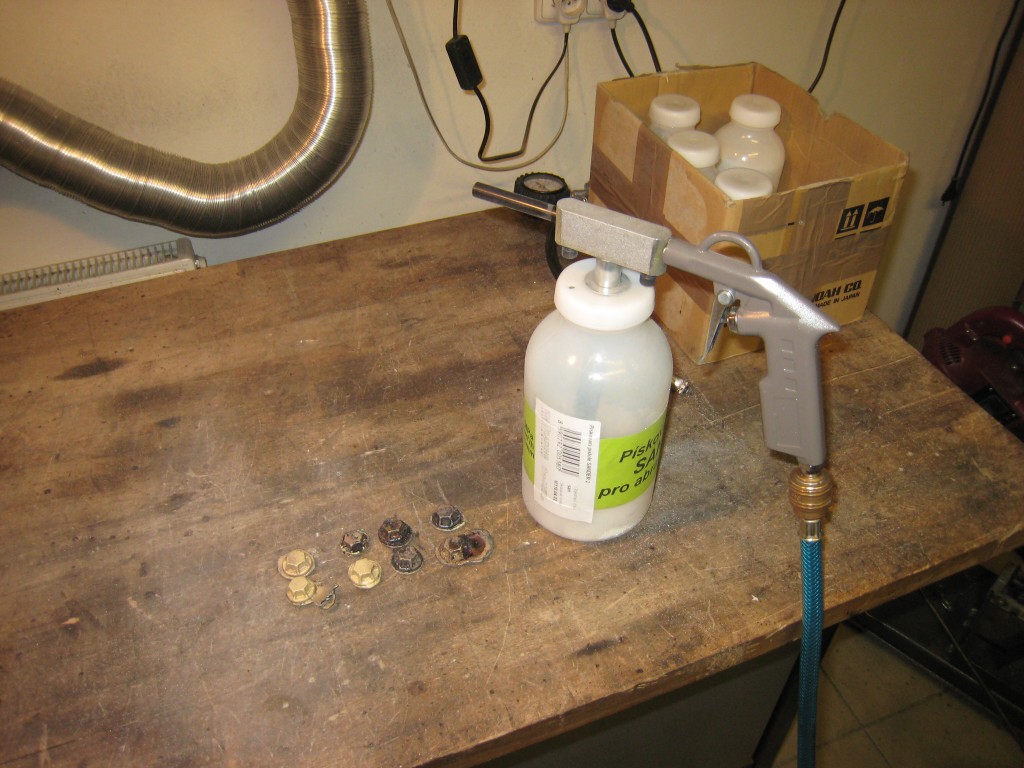

Po opískování už je to lepší.

The casts after sanding looks better.

Ještě ofrézovat základnu, vyvrtat, udělat závit a nabarvit.

There is left to make - mill buttom side, drill hole, make thread, paint.

Namontovaná matice/podložka. Odlitek vyšel na prví pokus dost dobře, jen je tady vidět, že jsem spěchal a barvou šplíchnul jen jednou.

There is used/aplicated washer. It looks a bit good for my first cast. Maybe more paint is needed.

Vzhledem k množícím se dotazům doplňuji dodavatele formovacího směsi : Sandteam s.r.o., směs se jmenuje "Bentomix A" a v roce 2008 stál 25kg pytel necelých 800,- Kč.

IU received many question abiout sand. I bought at Sandteam s.r.o. (Czech Republic), the sand named "Bentomix A" and price was 800,- Kč in 2008 year for 25kg.
